Type KR3000
Type KR3000 bedst sælgende
Det er ikke teknisk muligt at kombinere cantilevere af forskellige modeller, f.eks. mellem KR3000 og KR6000. Men en blanding af forskellige armlængder, f.eks. 50 cm og 100 cm, kan sagtens lade sig gøre. Det er vigtigt, at de udkragede arme ikke stikker ud over de udkragede fødder. En kombination af 50 cm og 100 cm udkragede arme ville kræve en hyldeknægt med en dybde på 100 cm.
Vores udkragningsbåse fås i malede og varmegalvaniserede versioner til udendørs brug, afhængigt af typen af udkragningsstativ (udkragningsmodeller til udendørs brug: KR2500 / KR3000).
Fastgørelsen af de enkelte tvær- og diagonalstænger er monteret på hyldepillernes fastgørelsesplade med tilhørende sekskantbolte, sekskantmøtrikker og skiver.
Afhængigt af hyldernes højde varierer antallet af afstivere (tvær- og diagonalafstivere).
Du finder det relevante antal bøjler i leveringsomfanget i varebeskrivelsen og i monteringsvejledningen.
Aksemålet er det indvendige mål mellem to hyldeklædestolper. Afhængigt af typen af udkragning tilbyder vi disse fag i 120 cm (KR2500) og i 100 cm / 150 cm (KR3000 / KR6000).
En gummiliste på grenreoler bruges primært til at beskytte dine opbevarede varer og grenreolerne mod potentielle skader. Der kræves ingen yderligere montering for at fastgøre dem. Gummilisterne limes ganske enkelt direkte på den ønskede grenarm. Til vores KR3000- og KR6000-modeller tilbyder vi specielt tilpassede gummilister.
De tilgængelige fagstørrelser varierer afhængigt af den specifikke cantilever rack-model:
- KR2500: Tilbyder 120 cm brede fag, inkl. afstivning.
- KR3000: Tilbyder fag i størrelserne 100 cm og 150 cm, begge inklusiv afstivning. De fås også i en varmgalvaniseret version.
- KR6000: Denne model fås også i 100 cm og 150 cm med afstivning.
Leveringsomfanget omfatter det passende antal skruer til montering af den fritstående hylde. Følgende skruer anvendes til en udkragningshylde:
Boltanker, sekskantbolte/møtrikker, skive, kompenseringskile osv.
Med visse modeller af vores grenreoler kan du fleksibelt justere højden på grenarmene. KR3000- og KR6000-modellerne giver mulighed for at justere grenarmene individuelt i trin på 5 cm. I modsætning hertil er armene på KR2500-systemet svejset fast og kan ikke justeres i højden.
Kragbåndsreoler er ideelle til opbevaring af lange varer, f.eks. træbjælker, stålprofiler, rør og meget mere. Du kan også udstyre de fritstående reoler med træ- eller gitterhylder, så du også kan opbevare andre varer.
Kragbåndsreoler er altid fastgjort til gulvet ved hjælp af forankring.
Vi tilbyder selvfølgelig også reoler i specialmål.
Send os venligst din forespørgsel via e-mail, fax eller kontakt os via telefon.

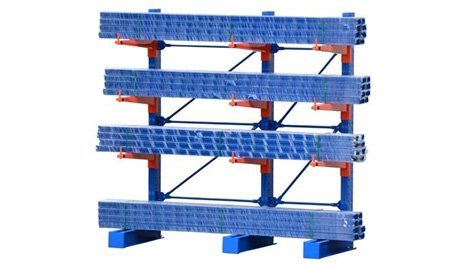

Kragarmreoler Type KR3000

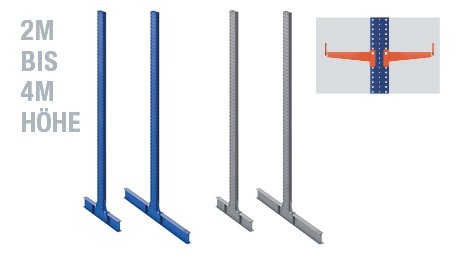

- Hyldehøjde 2m - 4m
- Enkelt- + dobbeltsidet cantileverreol med frit justerbare arme i et 5 cm højderaster
- De udkragede stolper er forbundet med kryds- og diagonale afstivere
- Den opretstående profil skrues fast på soklen
Let at samle- Bedste pris
- Alle dele er inkluderet
Let at samleMonteringsvejledning
Kvaliteten af vores produkter
Frivillig afprøvning af vores cantilever stativer
For at kunne underkaste os selv eksterne kvalitetstests lader vi hvert år vores produkter frivilligt teste.
Stativerne testes for belastning, stivhed og stabilitet.
Den maksimale belastning af hylder og fag er angivet på de belastningsplader, der følger med leveringen.
Versioner
Malet til indendørs brug

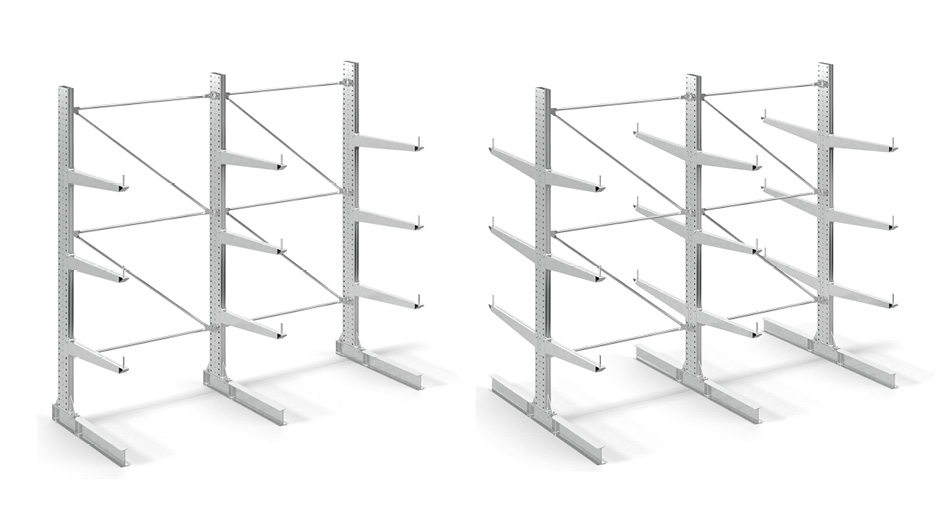

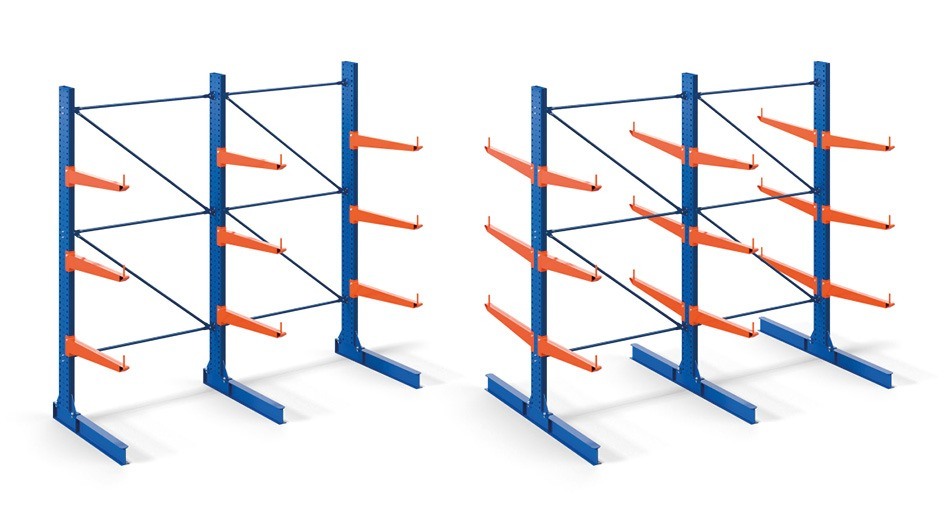

Enkelt- og dobbeltsidet version
Klik her for at se priser og produktoversigt
Varmgalvaniseret til udendørs brug
Varmgalvaniserede reoler til udendørs brug

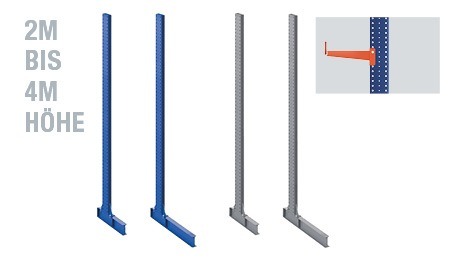

Oversigt Stolper Cantilever Racking KR3000

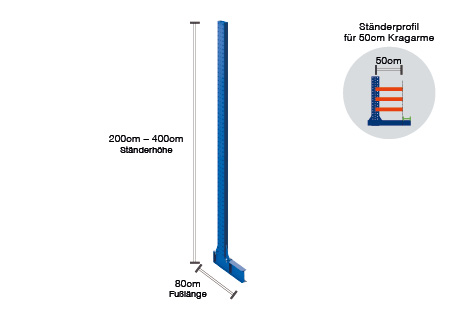

Enkeltsidet opretstående
Stabilitet gennem T-bjælker

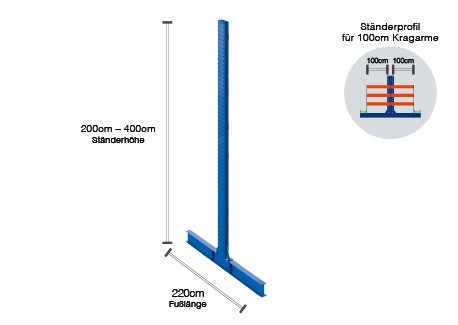

Dobbeltsidet opretstående

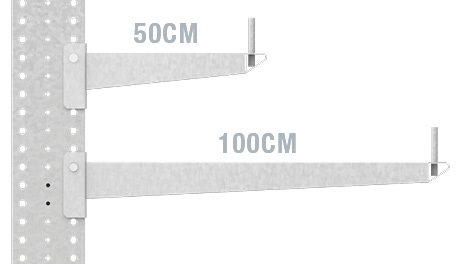

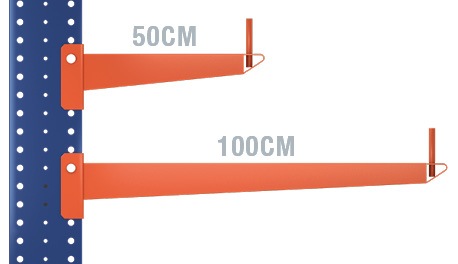

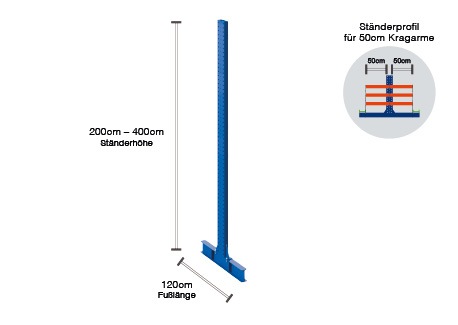

2 forskellige dybder - 50 cm armdybde (80 cm foddybde) og 100 cm armdybde (130 cm foddybde)

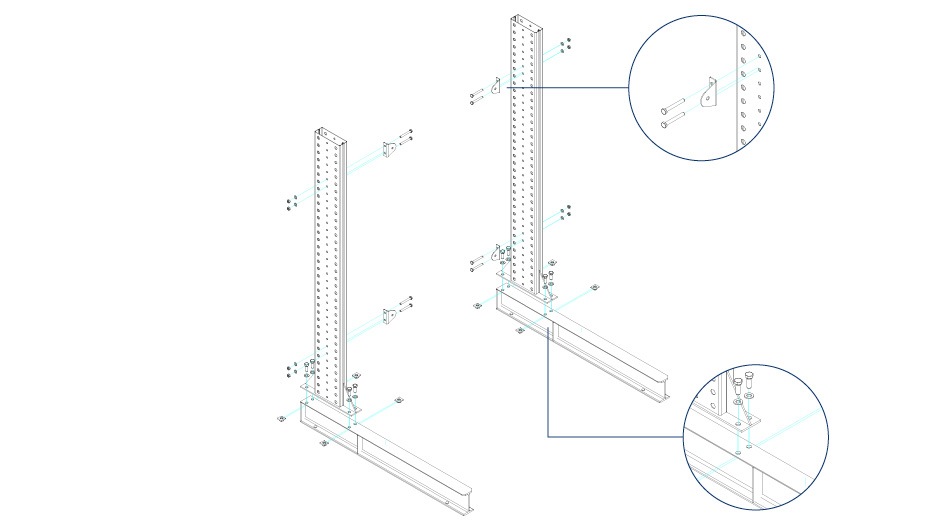

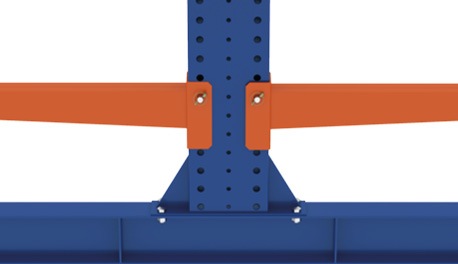

Komplet hyldepult består af en dobbelt C-profil og en foddel i form af en T-bjælke (fod). Den opretstående profil er skruet fast til foden.
Stående
Versioner + masse
Stående belastning
Ensidig max. 1500KG
Dobbeltsidet max. 3000KG
Belastninger anvendes med jævnt fordelt belastning
Monteringsstøtte
Belastning på fodsektionen
Arealet af fodsektionerne på de fritstående reoler kan belastes uendeligt.
Tekniske oplysninger

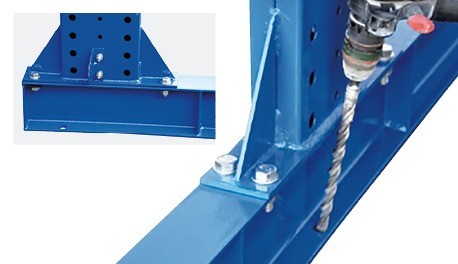

Fastgørelse i gulvet
Nødvendige enkeltdele
: Samlet hylde, boltforankring
- Borehuller: 12 mm ∅, 100 mm dybe.
- Blæse huller ud
- Der er ikke behov for et gulvbeslag. Hullerne er allerede integreret/forboret i bundstykket.
- Skru boltankeret ind med gulvholder - møtrikken skal flugte med gevindet
- Spænd ankeret godt fast
- Efter tilspænding må markeringen i gevindet ikke være synlig!
Bemærk venligst:
Skrueankrene skal fastgøres professionelt.
Vores interne monteringsteam sørger gerne for den professionelle montering af dine hylder.

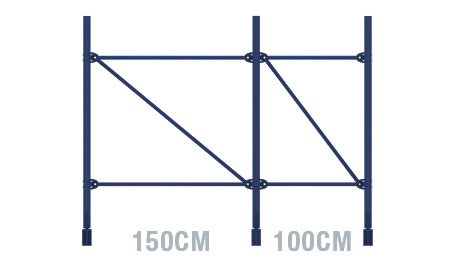

Dimensioner på aksler
- Akseldimensionen beskriver bredden af et hyldebånd samt afstanden mellem to stolper.
- Vi tilbyder to forskellige akseldimensioner i bredderne 100 cm og 150 cm.
- De forskellige akseldimensioner kan frit kombineres med hinanden.
- Konfigurer din cantilever-reoling individuelt med de ønskede faglængder. Vores reoler kan også udvides til enhver tid på grund af deres modulære opbygning.
Samling af seler
Tekniske oplysninger

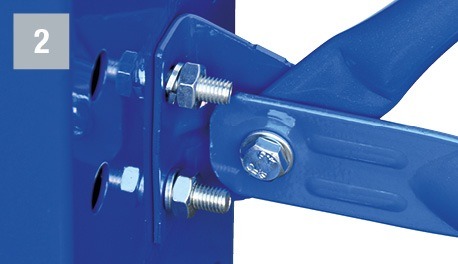

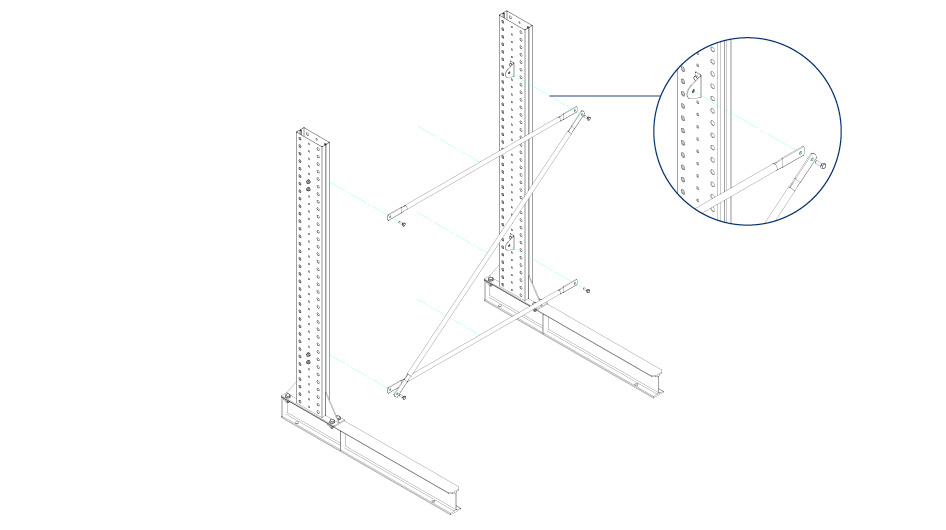

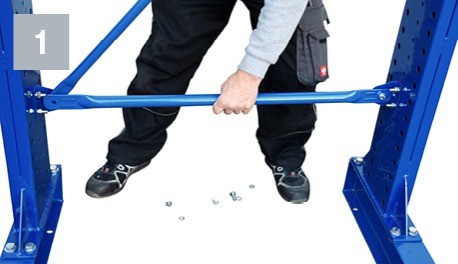

Samling af tvær- og diagonalskinner
Nødvendige dele:
diagonalbøjle, tværbøjle, sekskantbolt, sekskantmøtrik, skive
- Samlingen af de tværgående og diagonale afstivere sker ved hjælp af M10*80 sekskantbolte, M10 skiver, M10 møtrikker og fastgørelsesplader direkte på den opretstående profil.
- Med en 17 mm unbrakonøgle og en ratchet med en 17 mm møtrik er monteringen klaret på et par minutter.
Diagonale afstivere + tværgående afstivere tjener til at afstive stolperne og øge stabiliteten.

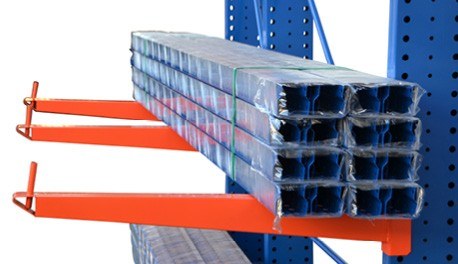

Kragarmene

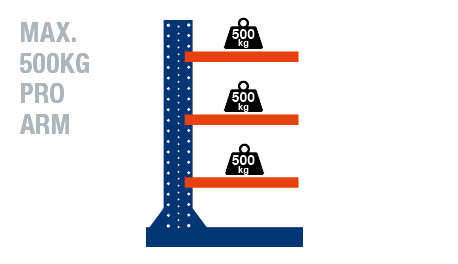

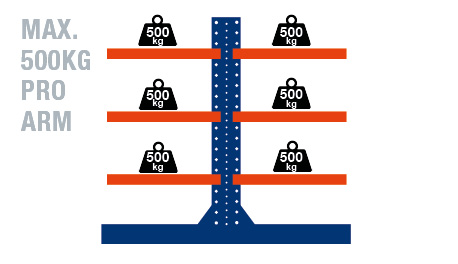

Max. Belastning pr. arm = 500 kg
Armen er velegnet til ensidig og dobbeltsidet konstruktion.
Belastning af armen
- Samlet belastning pr. udkragningsarmMaximum
500 kg med jævnt fordelt belastning
Samling af udkragede arme
Tekniske oplysninger
Samling af de udkragede arme

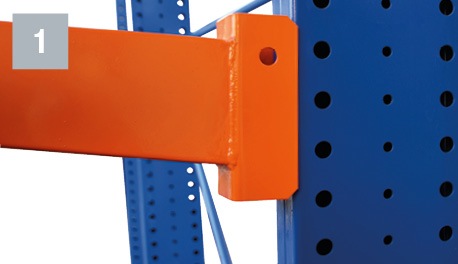

1. bringe den udkragede arm til den ønskede højde

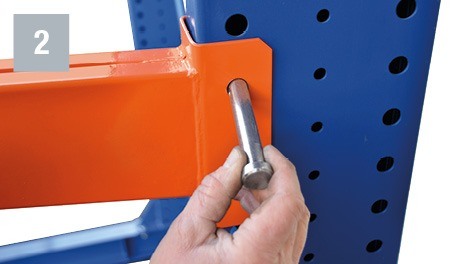

2. kroge i stifterne

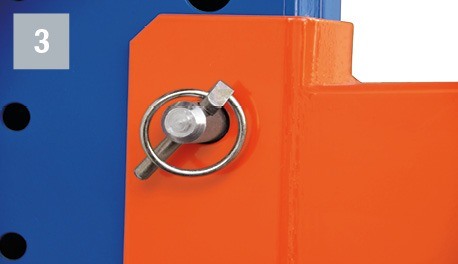

3. fastgør sikkerhedsnålen

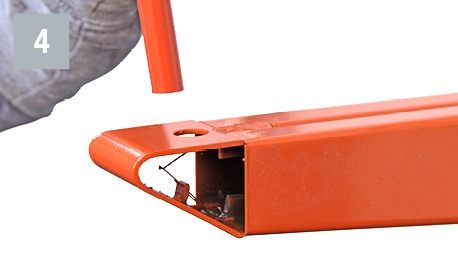

4. fastgør afrulningsbeskyttelsen

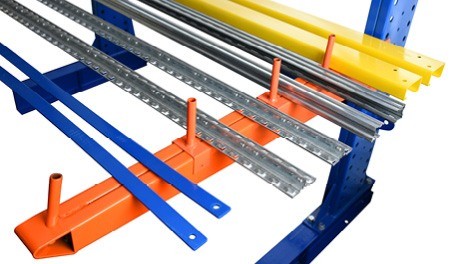

Tilbehør til kragarmsystemer

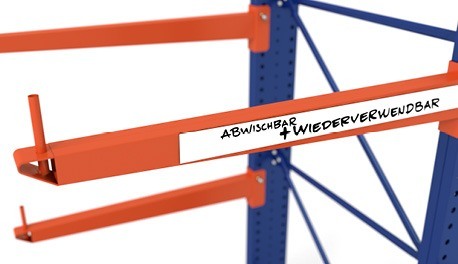

Cantilever-arm-separator
Til opdeling af de udkragede arme i separate rum

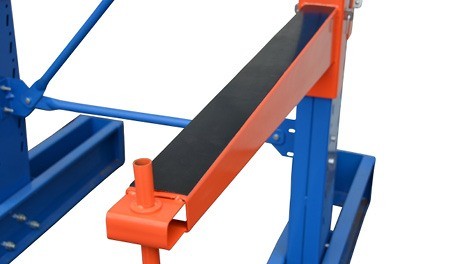

Cantilever rack Gummiliste
Beskytter mod ridser og glidning

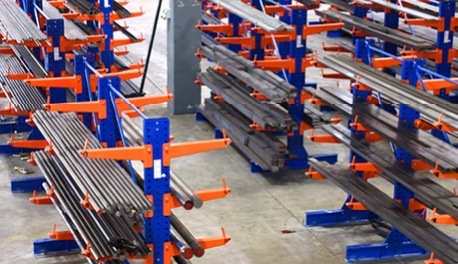

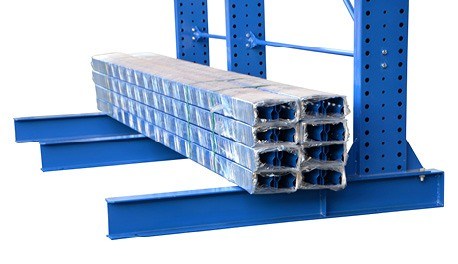

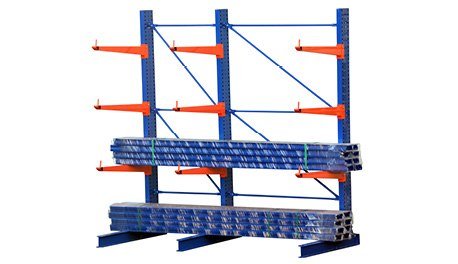

Eksempler på anvendelse

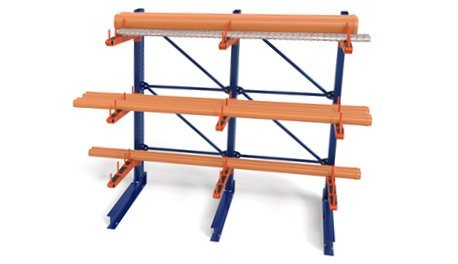

Optimal til lange varer
Tilbehør - passer til KR3000

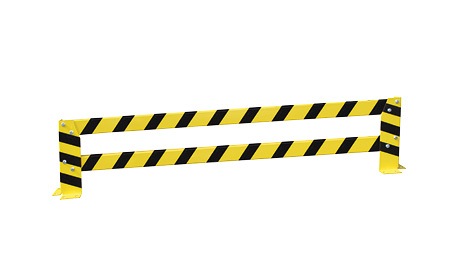

Beskyttelsesplanke til beskyttelse mod nedstyrtning 40 cm
forskellige længder tilgængelige > passer til planker 40 cm høje
Beskyttelse mod kollision i U-form
forskellige højder til rådighed > til kollisionsbeskyttelse i U-form
