Elektrisk vakuumløfter VSH400/4 til gaffeltruck, maks. belastning 400 kg, SolidHub

Vakuumløfter til effektiv håndtering af plader med gaffeltruck

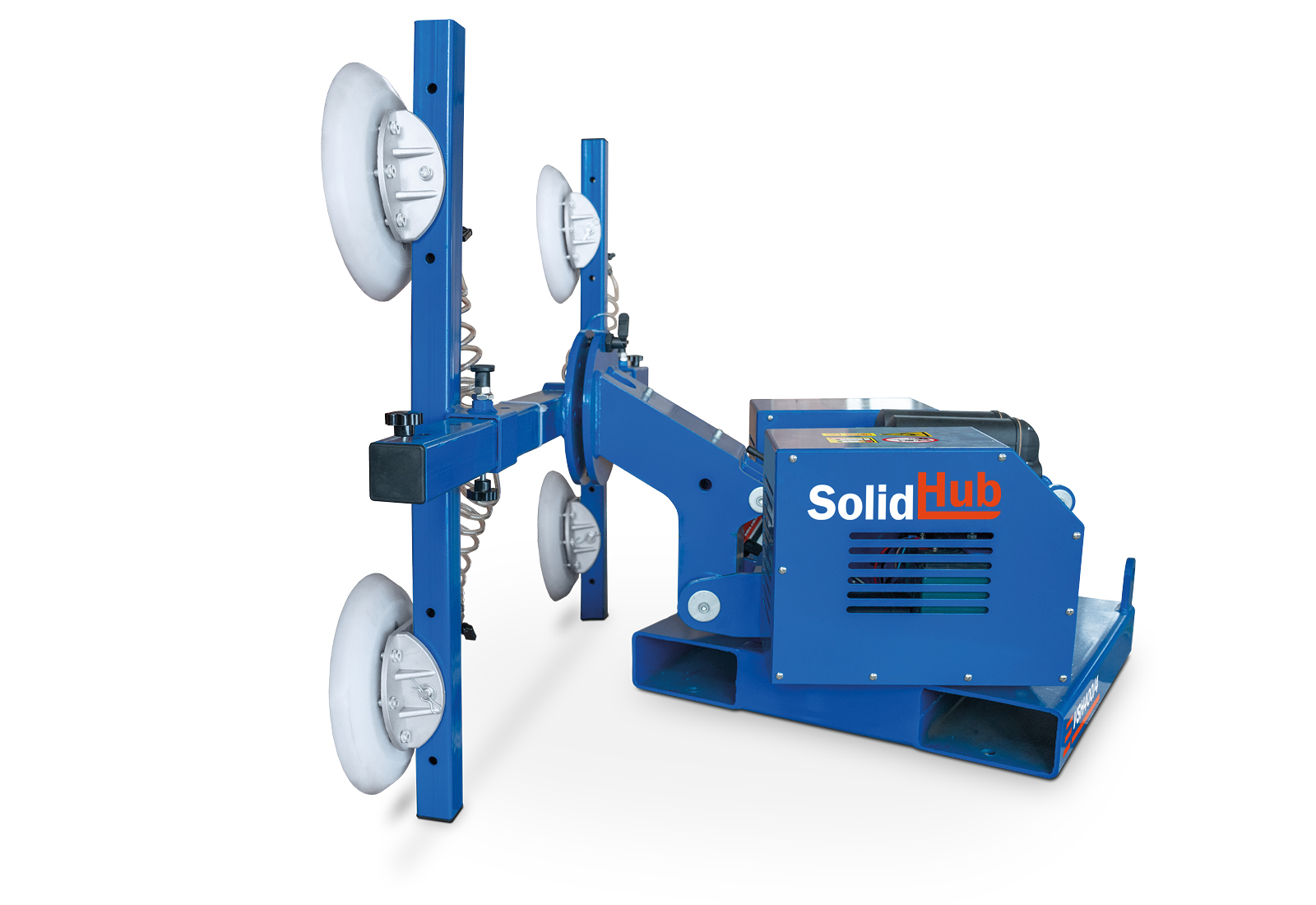

Vakuumløfteren VSH400/4 fra SolidHub muliggør sikker og kontrolleret håndtering af store plader og emner med en gaffeltruck. Via de integrerede 190 mm x 90 mm gaffellommer skubbes vakuumløfteren på gaffeltruckens gafler og skrues derefter sikkert fast. På få minutter er der således et professionelt vakuumløftesystem til rådighed uden ombygning af gaffeltrucken.

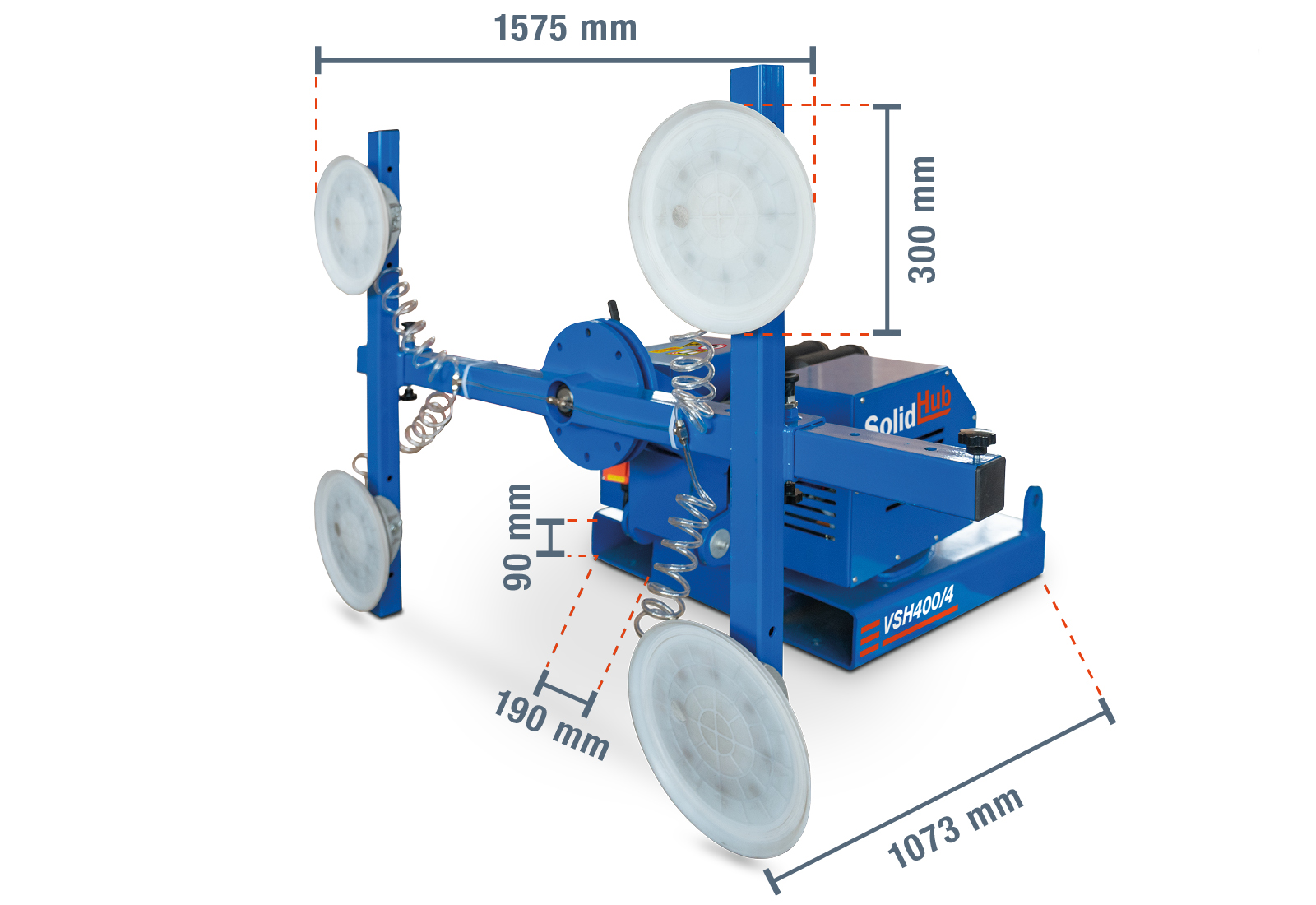

Med målene 1.575 mm x 1.073 mm x 656 mm kan vakuumløfteren integreres i mange forskellige arbejdsmiljøer. Den har en egenvægt på 247 kg og en maksimal belastningskapacitet på 400 kg. Systemet er derfor velegnet til krævende løfte- og transportopgaver med store emner.

Sikker håndtering af forskellige pladematerialer

Den integrerede kompressor forsyner 4 sugekopper af Silikone med et konstant arbejdstryk på -0,7 bar og en pumpeydelse på 45 l/min.. Hver sugekop har en diameter på 300 mm og bidrager med sin jævne kraftfordeling til et sikkert greb om emnet.

Vakuumløfteren er egnet til håndtering af glas-, træ-, plast- og metalplader. Vakuumtætte materialer drager fordel af en høj holdekraft. Desuden kan let porøse materialer samt let ujævne overflader også optages pålideligt. Systemet kan derfor anvendes til forskellige materialer og formål.

Vipning, svingning og drejning til præcis positionering

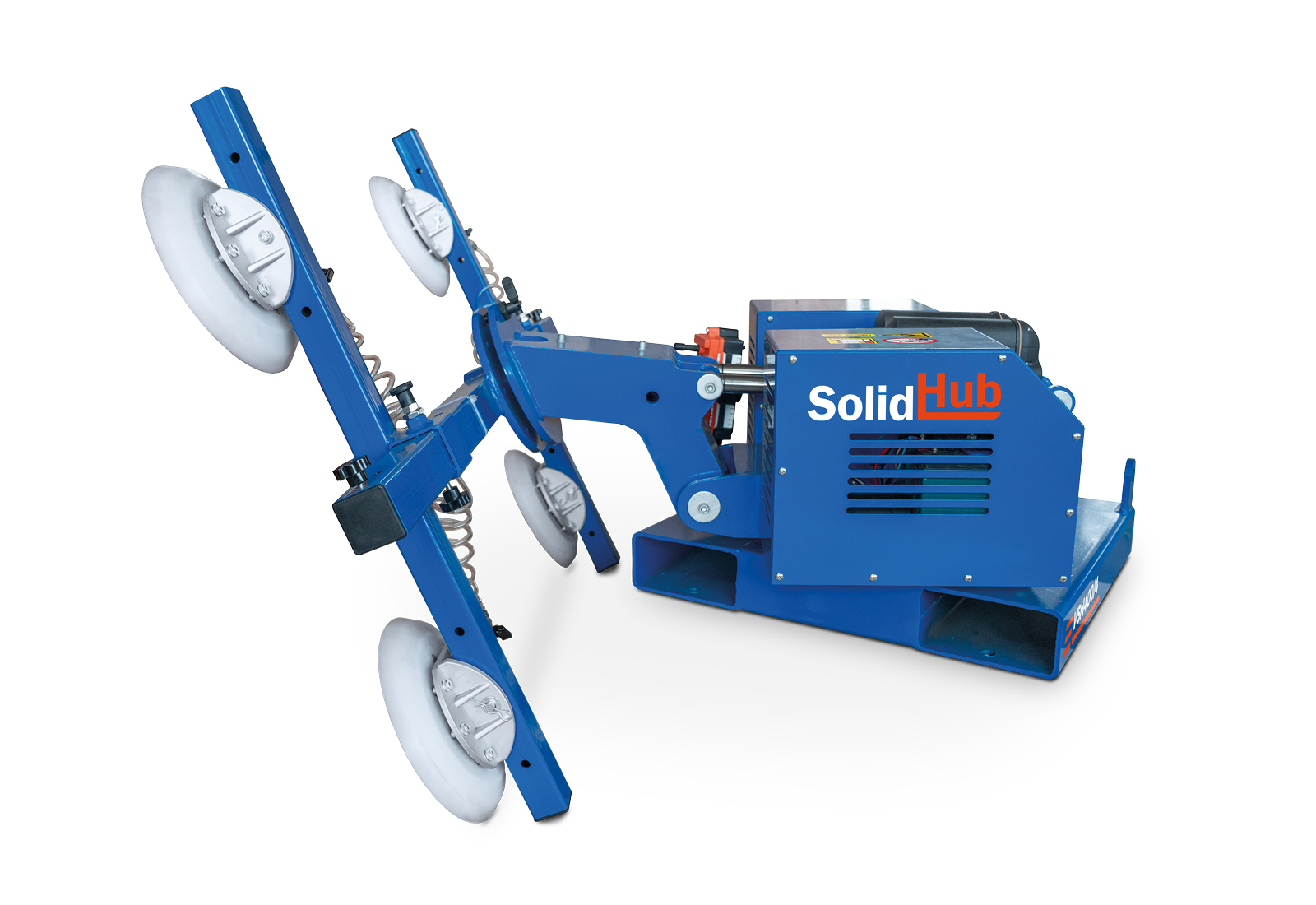

Den optagne last kan vippes elektrisk 90 °, så emner kan flyttes fra vandret til lodret position eller omvendt. Den manuelle svingfunktion på 180 ° muliggør desuden en lateral justering af lasten. For præcis positionering kan emnet også drejes manuelt 360 ° om sin egen akse. Lasten kan låses i forskellige positioner, hvilket gør håndteringen enkel.

Disse justeringsmuligheder understøtter især montagearbejde samt lastning og losning af store eller pladskrævende komponenter. Også under trange pladsforhold kan emner positioneres kontrolleret og præcist.

Netuafhængig drift med batterier

Vakuumløfteren fungerer uafhængigt af elnettet og drives af to vedligeholdelsesfrie bly-syre-batterier. Hvert batteri har en spænding på 12 V. Batterisystemet har en nominel kapacitet på 20 Ah, hvilket giver en driftstid på 6 - 7 h.

Efter brug oplades batterierne helt inden for 6 - 7 h.

Overvågning af vakuum og batteristatus

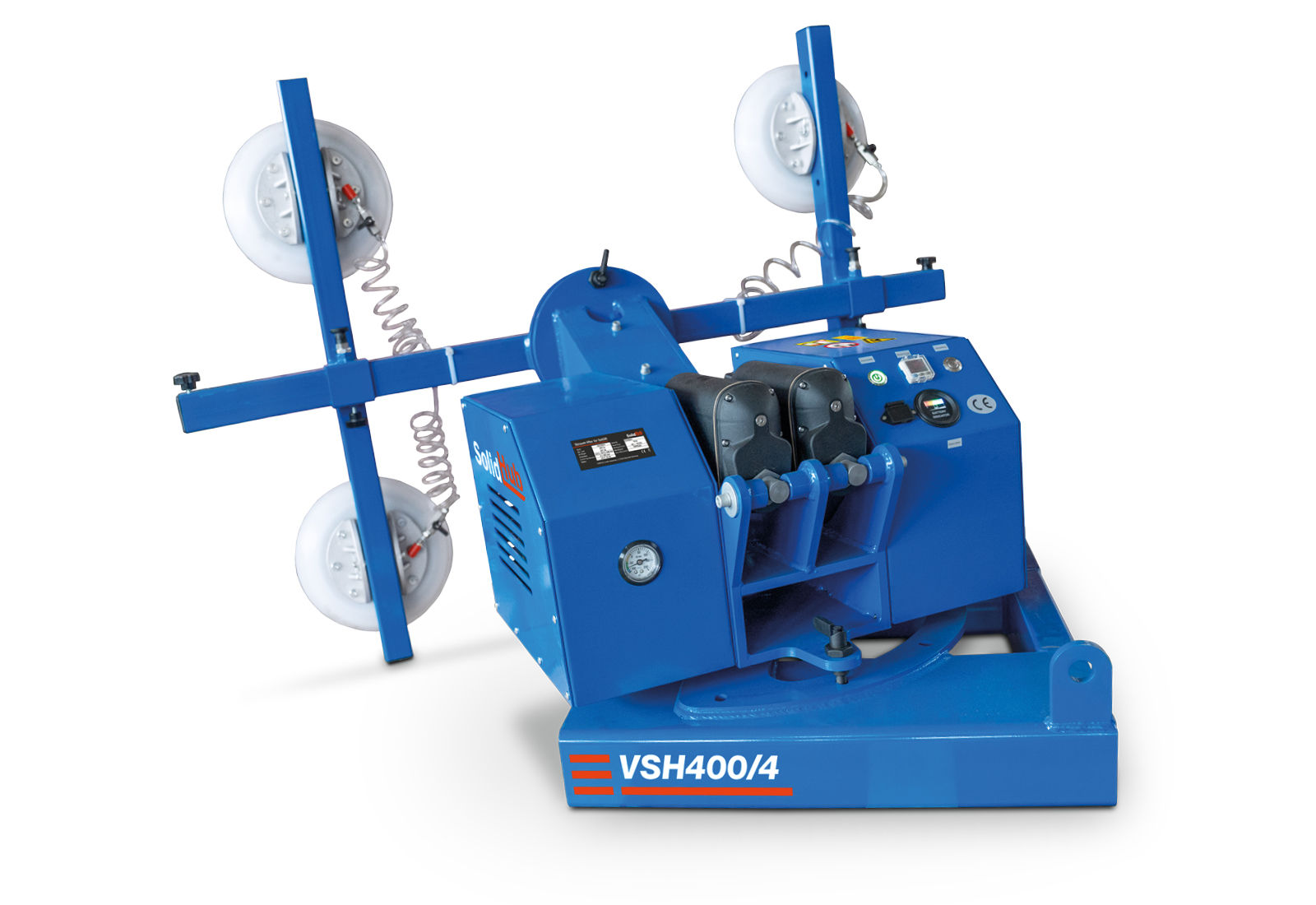

Et let aflæseligt manometer informerer til enhver tid om det aktuelle undertryk og muliggør løbende kontrol af vakuum under hele arbejdsprocessen.

En integreret batteriladeindikator viser desuden batteriernes aktuelle ladetilstand. For at sikre fuld sugeevne bør ladetilstanden kontrolleres før hver brug, og apparatet oplades helt efter behov.

Opladning sker via en almindelig 50 Hz / 230 V-stikkontakt. Der kræves ingen særlig ladeinfrastruktur. De vedligeholdelsesfrie bly-syre-batterier sikrer pålidelig drift i den daglige anvendelse.

Typiske anvendelsesområder

• Vinduesmontage: Sikker løftning, transport og præcis positionering af vinduesruder og glaselementer. Vipnings-, svingnings- og drejefunktionerne letter justeringen, også under trange pladsforhold.

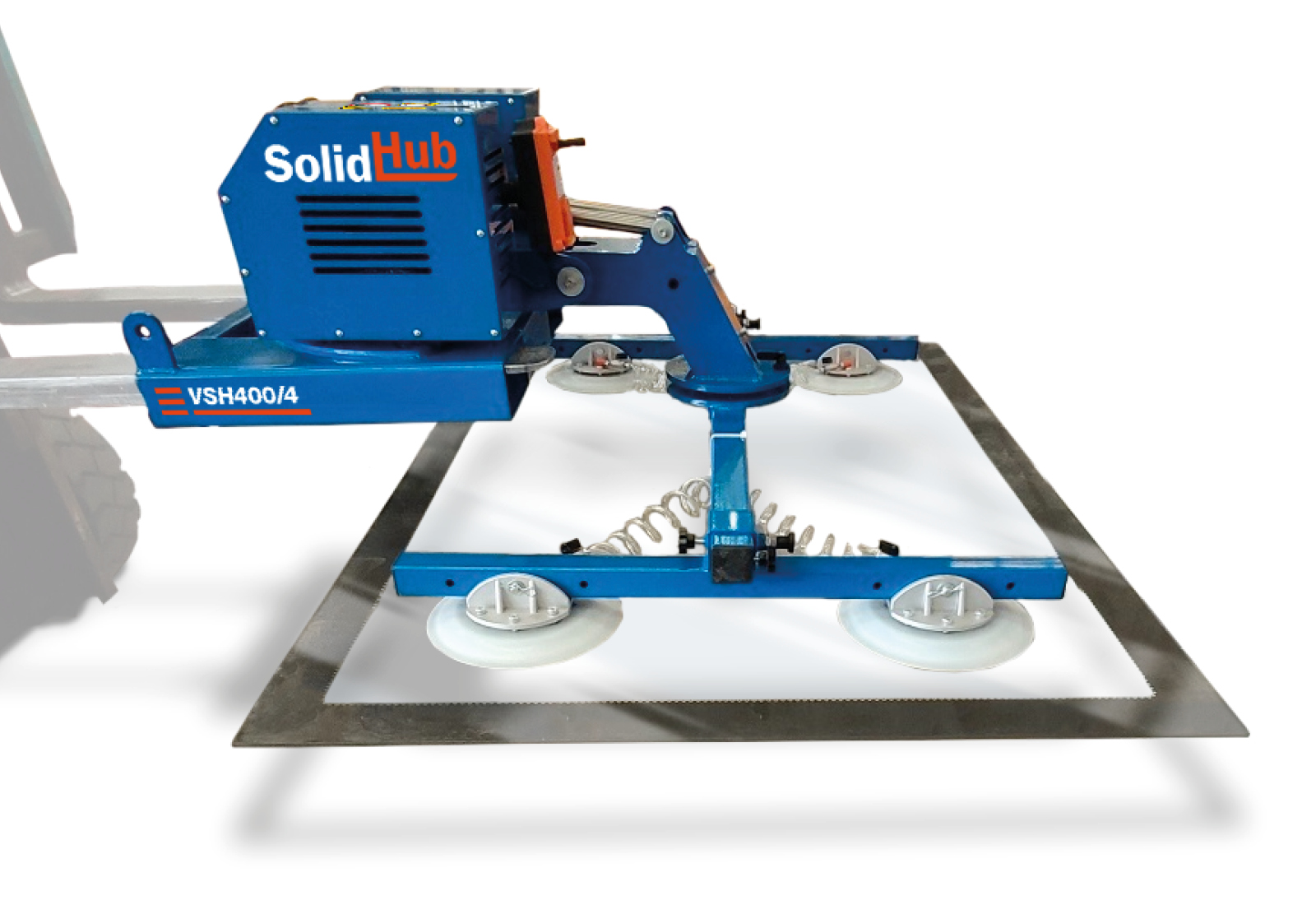

• Materialehåndtering i produktionen: Transport af metal-, træ-, plast- og glasplader mellem lager, bearbejdningsmaskiner og montagearbejdspladser.
• Håndtering af solceller: Skånsom optagning, sikker transport og præcis justering af følsomme solpaneler. Sugekoppens jævne kraftfordeling understøtter skånsom håndtering.
• Logistik og lagerhold: Plukning, omplacering og lastning af enkelte plader samt store emner i den interne materialestrøm.
• Forarbejdning af metal, træ og plast: Flytning af tunge eller store emner samt påfyldning af maskiner og transport mellem produktionstrin.
• Facade- og elementbyggeri: Sikker håndtering og præcis positionering af facadeplader, kompositelementer og andre store komponenter under montagen.

Bemærk:

Vær opmærksom på, at brugen af påbygningsudstyret flytter lastens tyngdepunkt på din gaffeltruck. Se belastningsdiagrammet og tyngdepunktet for din gaffeltruck for at få flere oplysninger.
Påbygningsudstyret er ikke egnet til el højløft stabler, men til gaffeltrucks. Kontrollér før køb, om påbygningsudstyret er kompatibelt med din gaffeltruck (gaffelstangens tværsnit op til maks. 190 mm x 90 mm).

Indhent oplysninger om de nationalt gældende bestemmelser i anvendelseslandet, før enheden tages i brug. Det er den driftsansvarliges ansvar at tage enheden i brug og sørge for personale, der er egnet til anvendelsen.
